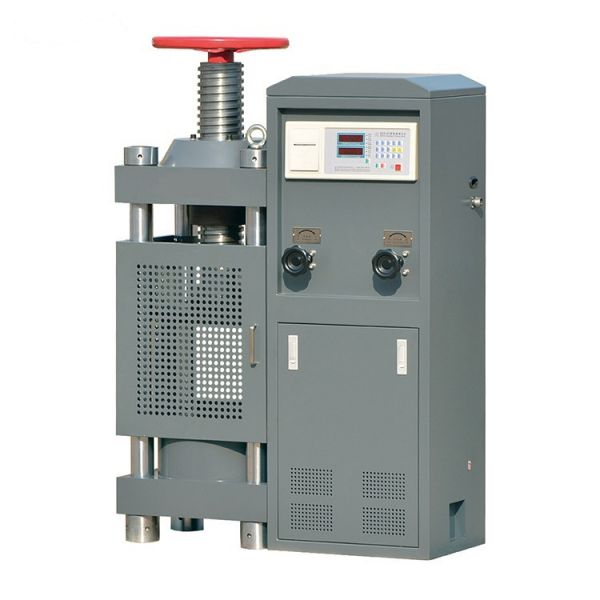

壓力管道試驗機詳情：主要針對球墨鑄鐵、閥門及壓力管道進行力學性能檢測，試驗操作和數據處理符合TSGD2001-2006壓力管道元件制造許可規則、GB/T1348-2009球墨鑄鐵件及GB228-2002《室溫材料金屬拉伸試驗方法》的要求。

壓力管道試驗機方案描述 ：

1主機主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。

2.傳動系統下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3.液壓系統液壓原理如圖所示，為負載適應型進油節流調速系統，手動閥控制試驗進程。油箱內的液壓油通過電機帶動油泵進入油路、濾油器、送油閥，進入油缸。通過手動控制送油閥的開口大小，從而控制進入油缸的流量，滿足加載的要求。試驗完成后，打開回油閥卸荷并使油缸返回。上下鉗口的夾緊、松開通過兩個電磁換向閥控制。

壓力管道試驗機主要性能技術指標：

1試驗力kN600；

2試驗力示值相對誤差≤示值的±1%；

3試驗力測量范圍試驗力的2%~100%；

4夾緊方式液壓夾緊；

5圓試樣夾持直徑范圍mmΦ13～Φ26Φ26～Φ40(各一副)；

6扁試樣夾持厚度范圍mm0~30；

7扁試樣夾持寬度mm80；

8拉伸試驗空間mm550；

9壓縮試驗空間mm500；

10控制柜外形尺寸mm1000×460×800；

11主機外形尺寸mm780×550×2000；

12電機功率kW2.1；

13主機質量kg2500；

14立柱凈間距(mm)450；

15上下壓盤尺寸mmΦ150；

16彎曲支棍間距mm400；

17彎曲支棍寬度mm140；

18容許彎曲度mm100；

19活塞行程mm200；

20活塞移動速度mm/min約80；

21試驗空間調整速度mm/min約150；
